2ゾーンシリーズ
チューブ炉、2ゾーンシリーズは温度勾配を設定したいお客様向けに開発されてたチューブ炉です。炉内に２本の独立したヒーターを内臓することにより、２ゾーンにて制御する事が可能になりました、これにより温度勾配を取れるようになりました。
炉体外側の安全カバー（アルミ製）には設置固定用の台座が用意されておりますので、架台等に簡単に組込固定することができます。
チューブ炉（管状炉）の特徴
独立したヒーターを設置することにより、２ゾーンにて制御する事が可能になりました。

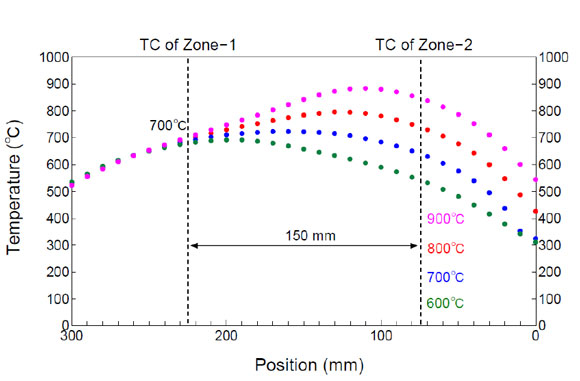

2ゾーン温度分布例
1ゾーン側700℃、2ゾーン側は600・700・800・900℃にて設定）
 |
仕 様
・ヒーター：パイロマックス / 炉体：セラミック成形品
・最高限界温度：１,２００℃※１無負荷
・使用温度範囲：常温〜１,１００℃ ※２
・※１)無負荷とは炉芯管をセットせず、両側の炉口部をふさいだ状態を表します。
・※２）炉芯管材質・寸法・ガス流量によって目標温度まで昇温できない場合もあります。
・※３）使用温度１０００℃以上はR熱電対を推奨します。
・ヒーター接続部：４mmナット止め
・センサー挿入口：2-Φ3.2mmシース用
・電 源：ＡＣ２００Ｖ
規格・価格 （AC２00V仕様）
| 型 式 | ﾋｰﾀ容量 | 口径 | 炉内寸法 | 外形寸法 | 定価 |
|---|---|---|---|---|---|
| HTW80-350-30 | 1,8kW | Φ30 | Φ80×L150+150 | D290×H270×L350 | |
| HTW80-350-40 | 1,8kW | Φ40 | Φ80×L150+150 | D290×H270×L350 | |
| HTW80-350-42 | 1,8kW | Φ40 | Φ80×L150+150 | D290×H270×L350 | |
| HTW80-350-50 | 1,8kW | Φ50 | Φ80×L150+150 | D290×H270×L350 |
※上記製品は通常在庫品となっておりますが、出荷状況に応じて欠品する場合がございます。
※上記製品価格には消費税は含まれておりません。
