小型雰囲気炉のページです。
省スペースでコンパクトな小型雰囲気炉 HWSシリーズ
コンパクトで手軽に使える雰囲気炉はないですか。
こんなお客様のご要望にお応えし、省スペースに対応した小型雰囲気炉を製作しました。炉芯炉両側に炉芯管接続フランジとフランジを支えるプレート台付きなので、専用の架台も必要もなく、省スペースに適してます。
また、標準はコントローラの上に加熱部があるため、850℃までしか昇温できませんが加熱部と温度コントローラーを別置きにすることでチューブ炉の性能としては1000℃まで昇温させることができます。
※別置きで使用する際はリード線が長い熱電対とヒータ線が別途必要です。
詳細はお問合せ下さい。
主な特長
・メンテナンス性に優れています。炉本体は開閉式を採用してます。
・軽量だから移動が簡単、導入ガスに応じて設置場所の移動できます。
※コントローラーと別置きにして加熱部をドラフトチャンバー内に設置できます。
・フランジはＯリング式で気密性に優れています。
・炉芯管は高純度石英管（ＧＥ214）を使用してます。
・サンプルの出し入れが工具いらずで容易にできます。
・９ステップタイプのプログラム式温度コントローラが標準です。

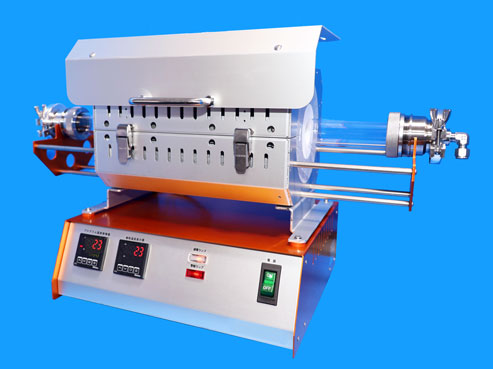

【小型雰囲気炉】
型式：HWS70-300-40 / 使用温度：800℃
セット内容：チューブ炉、温度コントローラ、石英炉芯管、フランジ、ガス導入口
※流量計、試料ボート、ガス接続配管等は別途ご相談ください。
| 主な仕様 | |
| 加熱部 | 1ゾーンチューブ炉 炉体タイプ：開閉式タイプ 炉体寸法：全長300L、炉内長：φ70×L250mm ＭＡＸ：850℃/使用温度：常用〜800℃ ※炉体はコントローラーと別置きすることで 1000℃まで昇温させることができます。※詳細はお問合せください。 |
| 雰囲気部 | 炉芯管：高純度石英管（GE214）、Φ36×φ40×600Ｌ フランジ：φ40用フランジ（材質：SUS304､Ｏﾘﾝｸﾞ/NEXUS-HTA） フランジ接続口：KF/NW40 ガス導入口：1/4（Φ6.35）Tube用 喰いこみ継手 |
| 温度調節器 | 温度プログラム：1パターン/9ステップ ※10パターン/9ステップのタッチパネル式も用意しております。 制御方式：サイリスター制御 制御熱電対：Ｋ熱電対(シース材質：ナイクロベル) 安全機能：漏電ブレーカ、過熱防止、警報ランプ ※タッチパネル式は熱電対断線警報付き 電源100V/15A |
| 価格 | お問い合せ下さい |
特注仕様の見積依頼について
雰囲気炉などの特注実験装置は必ずお打合せが必要となります。
実験用途、要求仕様、配管イメージなどご確認の上、ご相談ください。
・お問合せから納品までの流れ
.要求仕様をお知らせください。
1.ご使用の用途、期待される機能、配管イメージ、
2.使用温度、試料形状、炉心管材質、サイズ
3.導入ガス、流量、真空置換の有無、
4.温度制御プログラム数、インターロック、その他必要と思われる機能
5.設置環境（設置場所・有効寸法・設備電源・排気設備・搬入経路など）
6.希望される検収条件・提出図書
●その他ご不明な点がございましたらお気軽にお問合せ下さい。
