横型雰囲気炉の
横型雰囲気炉 ＨＷＭシリーズ
横型雰囲気炉とは導入ガスにて酸化状態を調整しながら試料を焼成する装置です。
主な装置構成はヒータ部、温度制御部、雰囲気部、架台部 にて構成されます。
当社では実験用途に合わせて温度制御からガス導入まで自動化した実験装置の設計・製作も承っております。

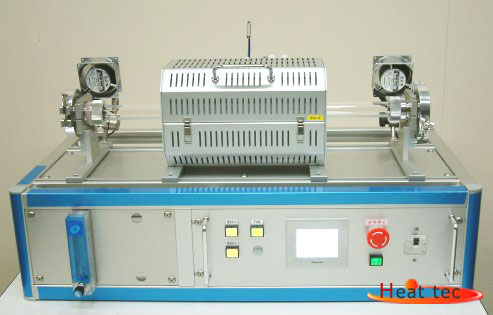

【横型雰囲気炉】 型式：HWM300-50
常用使用温度：800℃ (ヒータの変更にて常用1000℃以上対応可)
| 卓上置換炉HWM-300-50 仕様 | |
| ヒータ部 | チューブ炉 本体型式：ARF-50KC 使用温度：800℃ ﾋｰﾀ容量700W （ﾁｭｰﾌﾞ炉外径寸法：186×L300mm / 炉内寸法：Φ60×L260mm） ※チューブ炉を変更することにより900℃以上の装置も製作できます。 |
| 温度制御部 | ﾀｯﾁﾊﾟﾈﾙ式ﾌﾟﾛｸﾞﾗﾑ温度ｺﾝﾄﾛｰﾗ 型式：STF1P-115K､電源100V15A ※過熱防止、電磁弁・冷却ﾌｧﾝ、ON/OFF ｽｲｯﾁ付 |
| 雰囲気部 | 透明石英管Φ46×Φ50×L750mm + 炉心管用接続ﾌﾗﾝｼﾞ SNW50S-50-304 変換ﾋﾟｰｽNW50-PT1/4、電磁弁、流量計(5L/min)、ガス導入配管 炉心管材質の変更、配管レイアウトはご相談ください |
| 外形寸法 | ｱﾙﾐﾌﾚｰﾑ架台W900×D450×H210mm 装置全高H520mm（ﾁｭｰﾌﾞ炉開時） ※架台形状、寸法の変更も可能です。 |
| 安全機能 | 非常停止ボタン、熱電対断線警報､漏電ﾌﾞﾚｰｶ､過熱防止機能､ﾀｲﾑｱｳﾄ警報 |
●ご不明な点がございましたらお気軽にお問合せ下さい。
横型雰囲気炉の見積依頼について
雰囲気炉などの特注実験装置は必ずお打合せが必要となります。
実験用途、要求仕様、配管イメージなどご確認の上、ご相談ください。
・お問合せから納品までの流れ
.要求仕様をお知らせください。
1.実験用途、期待される付加機能、配管イメージ、納入予定時期
2.使用温度・試料形状、サイズ・炉芯管希望サイズ
3.炉芯管内雰囲気（真空、導入ガス種・流量）
4.温度制御方法（定置制御式・プログラム制御・その他必要と思われる安全機能）
5.設置環境（設置場所・有効寸法・設備電源・排気設備・搬入経路など）
6.希望される検収条件・提出書類
